Horizontálne vs. vertikálne čerpadlá: Pochopenie kľúčových rozdielov

Vodorovné a vertikálne čerpadlá sú dva z najbežnejších typov čerpadiel používaných v rôznych odvetviach, od úpravy vody a poľnohospodárstva po výrobu. Obaja slúžia primárnej funkcii pohybujúcich sa tekutín, ale ich zreteľné návrhy, orientácie a prevádzkové charakteristiky vedú k významným rozdielom v ich aplikáciách a výkone.

Účelom tohto článku je preskúmať tieto kľúčové rozdiely a poskytnúť jasné porovnanie ich návrh, výhody, nevýhody a typické prípady použitia . Pochopením týchto rozdielov budú čitatelia lepšie vybavení na výber najvhodnejšieho pumpy pre svoje špecifické potreby, zabezpečením optimálnej účinnosti, spoľahlivosti a nákladovej efektívnosti.

Čo je vodorovné čerpadlo?

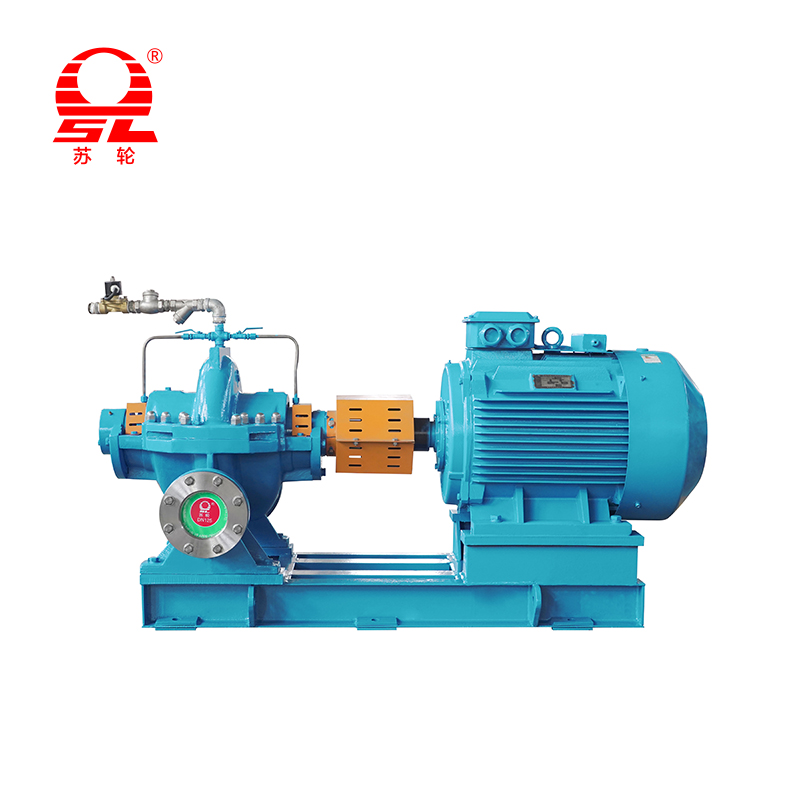

A horizontálne čerpadlo je typ čerpadla, kde hriadeľ čerpadla je orientovaný vodorovne . Tento dizajn je pravdepodobne najbežnejšou a najznámejšou konfiguráciou čerpadla. Kvapalina vstupuje do čerpadla v strede obežného kolesa a je prepustená v pravom uhle k saciemu potrubiu.

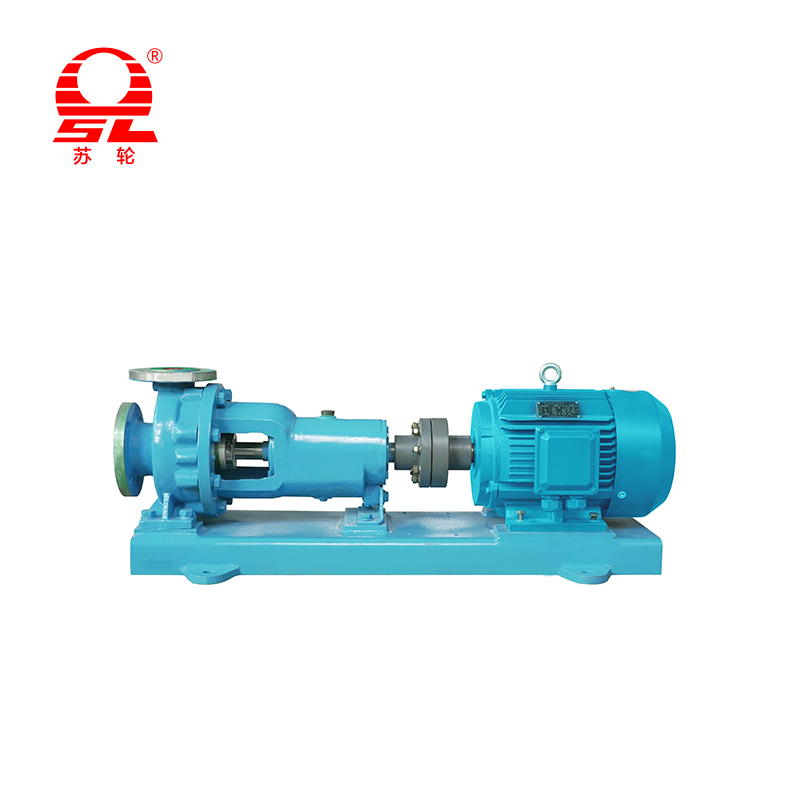

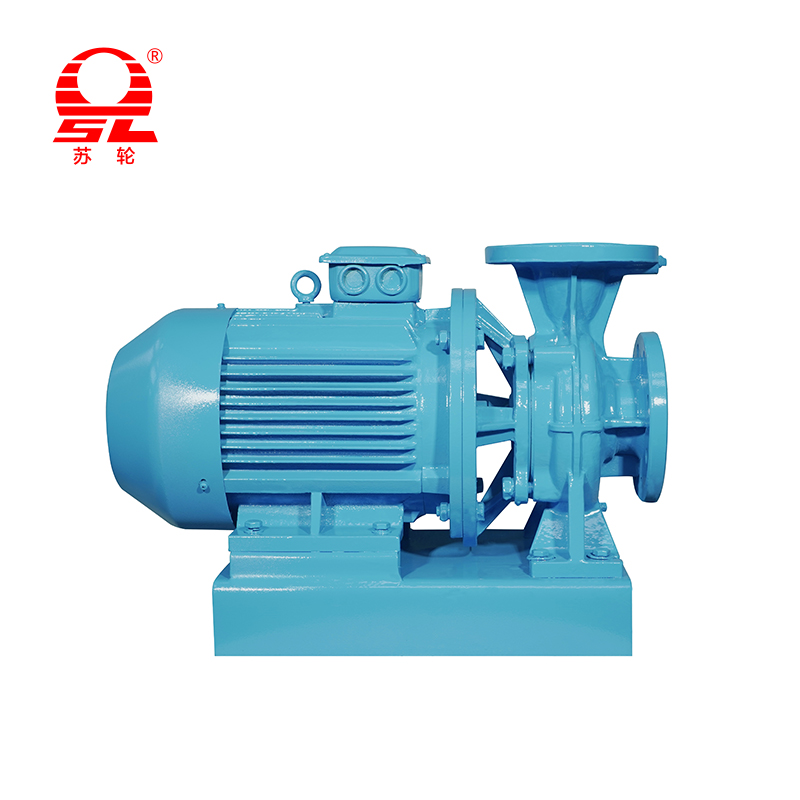

Bežným príkladom je horizontálne odstredivé čerpadlo , ktorý používa rotujúce obežné koleso na zvýšenie rýchlosti a tlaku tekutiny. Sú vysoko univerzálne a široko používané v aplikáciách ako ako napríklad Systémy zásobovania vodou, zavlažovanie, prenos priemyselnej kvapaliny a chemické spracovanie . Ich priamy dizajn umožňuje ľahký prístup k komponentom, čo zjednodušuje údržbu a opravu.

Čo je to vertikálne čerpadlo?

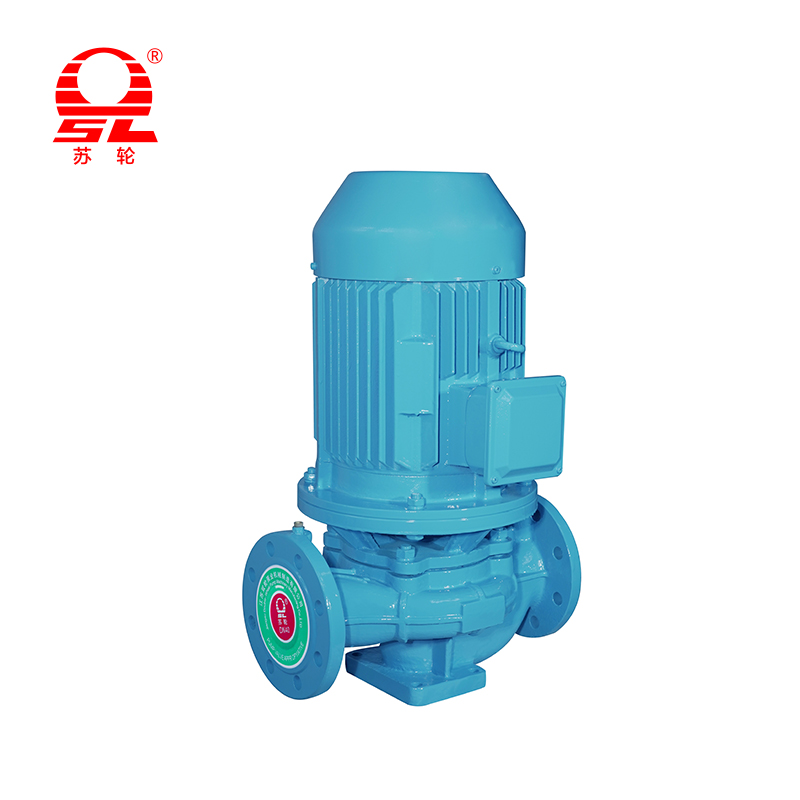

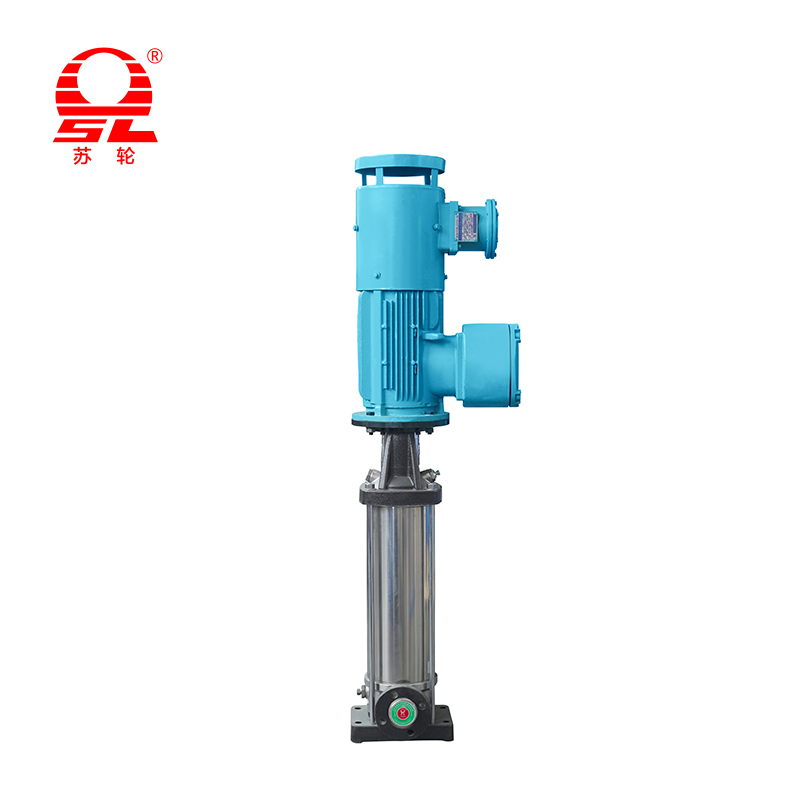

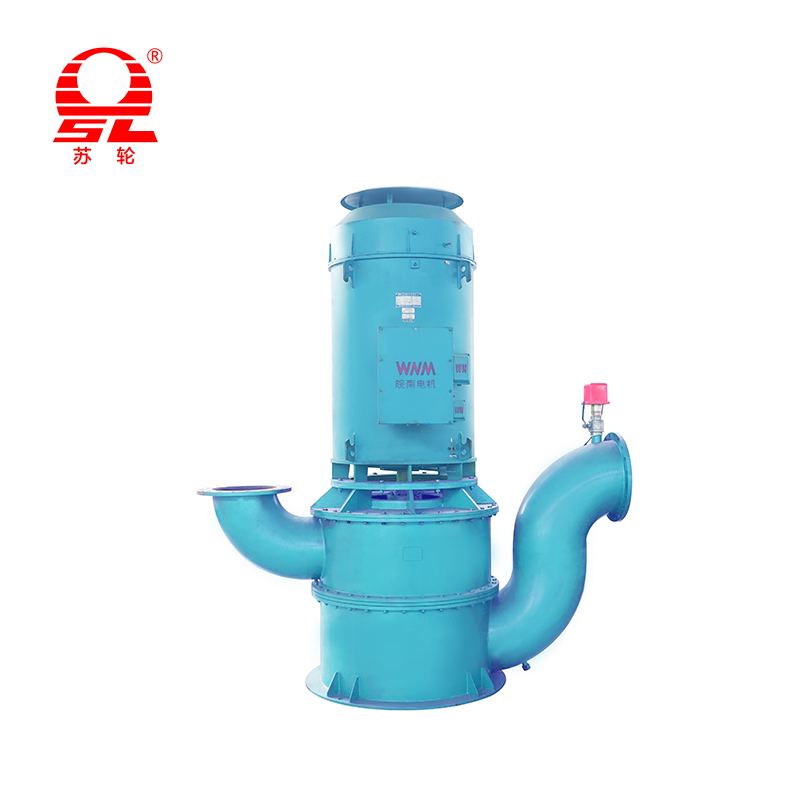

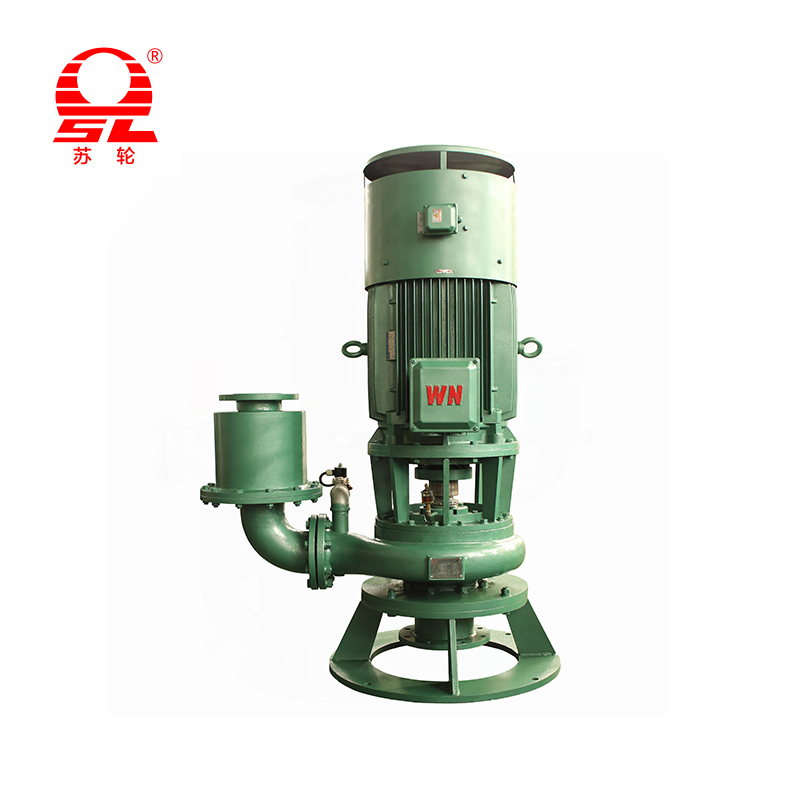

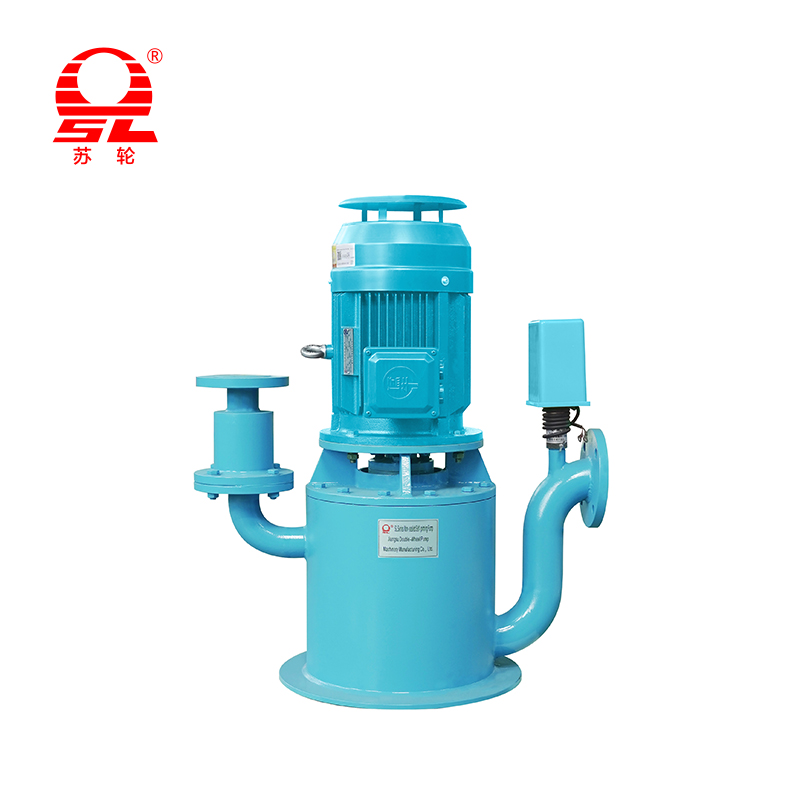

A zvislé čerpadlo je čerpadlo, kde hriadeľ čerpadla je orientovaný vertikálne . Táto orientácia umožňuje inštaláciu čerpadla do menšej stopy, vďaka čomu je ideálne pre tesné priestory. Čerpadlo môže byť čiastočne alebo úplne ponorené do tekutiny.

Prvým príkladom je vertikálne turbína , ktorý sa často používa v hlbokých studniach alebo vŕtach. Ďalším typom je ponorné čerpadlo , ktorý je úplne ponorený do tekutiny. Vertikálne čerpadlá sa bežne používajú pre aplikácie, kde je zdroj tekutiny pod úrovňou zeme, napríklad Hlboké čerpanie, čistenie odpadových vôd a systémy požiarnej ochrany . Ich dizajn pomáha riešiť problémy súvisiace s vysokoteplotnými tekutkami alebo obmedzeným dostupným priestorom.

Kľúčové rozdiely medzi horizontálnymi a vertikálnymi čerpadlami

Dizajn a konfigurácia: Najzreteľnejším rozdielom je ich orientácia. Vodorovné čerpadlá mať a vodorovná hriadeľ a sú zvyčajne inštalované na základnej doske. Vďaka tomu je ľahký prístup, ale vyžaduje väčšiu podlahovú plochu. Naopak, vertikálne čerpadlá mať a vertikálna hriadeľ , s motorom namontovaným nad čerpadlom. Tento dizajn umožňuje, aby boli ponorené alebo inštalované do vane alebo jamy, čo výrazne znižuje svoju stopu.

Požiadavky na priestor: Vertikálne čerpadlá sú jasným víťazom pre úsporu priestoru. Pretože ich motor je naskladaný na hornú časť čerpadla, majú oveľa menší stopa V porovnaní s horizontálnymi čerpadlami. Vďaka tomu sú zvislé čerpadlá ideálne pre inštalácie, kde je podlahová plocha obmedzená, napríklad v malých rastlinách alebo čerpadlách. Vodorovné čerpadlá vyžadovať viac podlahový priestor Pre čerpadlo aj pre motor, pretože sú vedľa seba.

Npsh (čistá pozitívna sacia hlava): NPSH je tlak na saciemu portu čerpadla potrebný na zabránenie kavitácii. Vertikálne čerpadlá sú často navrhnuté tak, aby boli ponorené do tekutiny, ktorá poskytuje pozitívnu savinu a vynikajúca Výkon NPSH . Vďaka tomu sú vhodné pre aplikácie s nízkou hladinou tekutiny alebo s nimi, ktoré manipulujú s tekutinou s vysokou teplotou v blízkosti ich bodu varu. Vodorovné čerpadlá môže byť náchylnejší na Problémy NPSH , pretože často musia byť umiestnené pod zdrojom tekutín, aby sa zaistil primeraný sací tlak, ktorý nie je vždy uskutočniteľný.

Inštalácia a údržba: Inštalácia pre vodorovné čerpadlá je všeobecne jednoduchší a menej zložitý. Dajú sa ľahšie vyrovnať a zarovnať. Ich komponenty sú ľahko prístupné a vytvárajú údržba a opravy priamy. Pre vertikálne čerpadlá , Inštalácia môže byť zložitejšia, najmä pre hlboké studne alebo ponorné typy, ktoré si často vyžadujú špecializované zdvíhacie zariadenie. Údržba je tiež náročnejší, pretože prístup k obežnému kolesa a ďalšie ponorené komponenty môžu byť ťažké a časovo náročné.

Aplikácie: Vodorovné čerpadlá sú neuveriteľne všestranné a sú výberom pre obrovskú škálu aplikácií vrátane Dodávka vody, zavlažovanie a prenos priemyselných tekutín kde je potrebný stály tok. Vertikálne čerpadlá Excel v konkrétnych aplikáciách, najmä tých, ktoré sa týkajú Podmienky s nízkym NPSH, hlboké čerpanie, čistenie odpadových vôd a ďalšie scenáre, v ktorých je zdroj tekutiny pod polohou pumpy. Sa tiež široko používajú v protipožiarna ochrana pretože sú spoľahlivé a nevyžadujú externý systém primingu.

Efektívnosť a náklady: Ten účinnosť Z obidvoch typov čerpadiel môže byť veľmi vysoký, ale záleží viac na konkrétnom návrhu a aplikácii. Však vodorovné čerpadlá Vo všeobecnosti majú miernu výhodu, pokiaľ ide o účinnosť štandardného prenosu tekutín, najmä v dôsledku jednoduchšieho dizajnu. Vertikálne čerpadlá v niektorých prípadoch môže mať nižšiu účinnosť v dôsledku dlhšieho hriadeľa a trenia. Z hľadiska náklady , počiatočná kúpna cena a horizontálne čerpadlo je často nižší. Pri zvažovaní celkového zvažovania prevádzkové náklady , vertikálne čerpadlá môžu byť z dlhodobého hľadiska ekonomickejšie pre konkrétne aplikácie s nízkym NPSH tým, že sa vyhnú potrebe drahých úprav na sanie.

Porovnávacia tabuľka parametrov

Výhody a nevýhody

Vodorovné čerpadlá

Výhody

• Ľahká údržba: Primárne komponenty sú ľahko dostupné a zjednodušujú rutinnú údržbu, inšpekcie a opravy. To znižuje prestoje a náklady na prácu.

• Vysoká účinnosť: Pre štandardné aplikácie prenosu tekutín sú horizontálne čerpadlá často efektívnejšie v dôsledku jednoduchšej a priamejšej dráhy toku.

• Všestrannosť: Sú vysoko všestranné a široko dostupné v rôznych veľkostiach a konfiguráciách, vďaka čomu sú vhodné pre širokú škálu aplikácií.

• Nižšie počiatočné náklady: V mnohých prípadoch sú počiatočné náklady na nákup a inštaláciu horizontálneho čerpadla nižšie v porovnaní s vertikálnym čerpadlom podobnej kapacity.

Nevýhody

• Väčšia stopa: Vyžadujú viac podlahovej plochy, čo môže byť významným obmedzením zariadení s obmedzeným priestorom.

• Problémy s NPSH: Sú náchylnejšie na čisté pozitívne problémy s kapacitou sacie, vyžadujú starostlivú inštaláciu a niekedy nižšie umiestnenie ako zdroj tekutiny, aby sa zabránilo kavitácii.

• Nie ponorné: Horizontálne čerpadlá nie sú navrhnuté tak, aby boli ponorené do tekutiny a obmedzujú ich použitie v určitých aplikáciách, ako sú hlboké studne alebo visky.

Vertikálne čerpadlá

Výhody

• Menšia stopa: Ich vertikálna, naskladaná dizajn vyžaduje podstatne menej podlahovej plochy, vďaka čomu sú ideálne pre inštalácie v tesných priestoroch.

• Lepší výkon NPSH: Tým, že sú ponorené do tekutiny, majú svoj vlastne lepší výkon NPSH, čo zabraňuje kavitácii a je rozhodujúca pre manipuláciu s vysokou teplotou alebo prchavým kvapalinám.

• Efektívne pre konkrétne aplikácie: Sú mimoriadne efektívne pre aplikácie, ako je hlboké čerpanie a odtok vane, kde je zdroj tekutiny pod čerpadlom.

• Nevyžaduje sa žiadne priming: Keď sú ponorené, sú sami, čo eliminuje potrebu externých primingových systémov.

Nevýhody

• Zložitá údržba: Prístup k ponoreným komponentom môže byť ťažký a časovo náročný, vyžaduje si špecializované zdvíhacie zariadenia a zvyšujú náklady na údržbu a prestoje.

• Vyššie počiatočné náklady: Počiatočné náklady môžu byť vyššie z dôvodu ich špecializovaných požiadaviek na návrh a inštaláciu.

• Potenciál nižšej účinnosti: Aj keď sú vo svojich špecifických aplikáciách vysoko účinné, účinnosť vertikálneho čerpadla môže byť niekedy nižšia ako horizontálne čerpadlo v štandardných prenosových scenároch v dôsledku dlhšieho hriadeľa a zvýšeného trenia ložiska.

Výber správneho čerpadla

Faktory, ktoré treba zvážiť

• Požiadavky na prietok a hlavu: Stanovte požadovaný objem tekutiny (prietok) a výška, do ktorej je potrebné zdvihnúť (hlava). Sú zásadné pre dimenzovanie akejkoľvek pumpy.

• Dostupný priestor: Vyhodnoťte fyzický priestor dostupný pre čerpadlo a jeho motor. Ak je podlahová plocha obmedzená, jedinou životaschopnou možnosťou môže byť zvislé čerpadlo.

• Tekuté charakteristiky: Zvážte typ tekutiny, ktorá sa má čerpať (napr. Čistá voda, odpadová voda, chemikálie, vysokoteplotné kvapaliny). To ovplyvní výber materiálu a typ čerpadla.

• Rozpočet: Posúdiť počiatočné nákupné náklady, náklady na inštaláciu a dlhodobé prevádzkové a údržbárske výdavky.

Kedy si vybrať vodorovné čerpadlo Vyberte vodorovné čerpadlo, keď:

• Podlahová plocha nie je obmedzujúcim faktorom.

• Zdroj tekutín je na mieste alebo nad umiestnením čerpadla.

• Ľahká údržba a opravy sú najvyššou prioritou.

• Aplikácia vyžaduje všestranný štandardný roztok prenosu tekutín.

Kedy si vybrať vertikálne čerpadlo Vyberte vertikálne čerpadlo, keď:

• Podlahová plocha je obmedzená.

• Zdroj tekutiny je pod čerpadlom (napr. Hlboká studňa).

• NPSH je kritickým problémom, napríklad pri tekutinách s vysokým teplotou.

• Čerpadlo musí byť ponorené pre aplikáciu (napr. Odtok, odpadová voda).

Tipy na údržbu pre oba typy čerpadiel

Všeobecné pokyny pre údržbu

Bez ohľadu na typ čerpadla je pre dlhovekosť a účinnosť rozhodujúca konzistentná údržba. A harmonogram preventívnej údržby Mali by sa vždy ustanoviť, vrátane denných, týždenných a mesačných kontrol. Kľúčové úlohy zahŕňajú:

• Vizuálna kontrola: Pravidelne kontrolujte úniky, nezvyčajné zvuky a nadmerné vibrácie. Toto sú často prvé príznaky problému.

• Mazanie: Uistite sa, že všetky ložiská a pohyblivé časti sú správne namazané podľa odporúčaní výrobcu. Nadmerné librikácie môže byť rovnako škodlivé ako nedostatočne mlčanie.

• Monitorovanie výkonnosti: Udržujte protokol kľúčových metrík, ako napríklad prietok, tlak a teplota . Zmena v týchto hodnotách môže naznačovať základný problém.

• Skontrolujte tesnenia a tesnenia: Skontrolujte tesnenia a tesnenia, či neobsahuje príznaky opotrebenia alebo úniku a okamžite ich vymeňte, aby ste zabránili strate tekutiny a poškodeniu systému.

• Čistota: Čerpadlo a jeho okolie udržiavajte čisté, aby ste zabránili hromadeniu nečistôt a zvyškov, ktoré sa môžu dostať do čerpadla a spôsobiť upchatie alebo poškodenie.

Špecifické tipy pre vodorovné čerpadlá

Dizajn horizontálnych čerpadiel ich udržiava relatívne jednoduché.

• Zarovnanie: Pravidelne kontrolujte a opravte zarovnanie čerpadla a motora. Nesprávne zarovnanie je bežnou príčinou vibrácií, predčasného opotrebenia ložiska a zlyhania tesnenia.

• Nadácia a základná doska: Uistite sa, že základná doska a základ čerpadla sú v bezpečí a úrovni. Pohyb alebo voľný základ môže viesť k nesprávnemu zarovnaniu a vibrácii.

• NPSH: Venujte veľkú pozornosť sacej strane čerpadla. A upchatý sit alebo a čiastočne zatvorený ventil Môže obmedziť tok a spôsobiť kavitáciu, čo vedie k hluku a poškodeniu obežného kolesa.

Špecifické tipy pre vertikálne čerpadlá

Udržiavanie vertikálnych čerpadiel predstavuje jedinečné výzvy v dôsledku ich orientácie a polohy.

• Kolmo hriadeľ: Overte, či je hriadeľ dokonale kolmý. Akýkoľvek nános alebo nesprávne zarovnanie môže spôsobiť nadmerné vibrácie a poškodenie ložísk.

• Liežiaci mazanie: Venujte veľkú pozornosť systému mazania, najmä pri vertikálnych čerpadlách zamračených olejom. Motor musí byť dokonale vertikálny, aby sa zabezpečilo, že olej správne namarí ložiská.

• Ponorované komponenty: Pre ponorné čerpadlá alebo hlboké čerpadlá je údržba zložitejšia, pretože čerpadlo sa musí vytiahnuť zo zdroja tekutiny. To si často vyžaduje špecializované vybavenie a odborné znalosti.

• Nadácia a injektáž: Uistite sa, že nadácia a zálievka čerpadla sú pevné a bezpečné. Pevná nadácia je rozhodujúca pre minimalizáciu vibrácií a zabránenie štrukturálnemu poškodeniu čerpadla.
